Permet la création d'outils pour Magpie.exe par l'import de fichiers DXF puis l'exportation de fichiers PUN

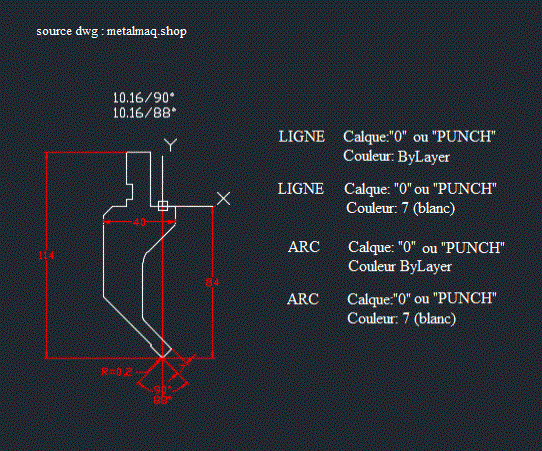

Le calque doit être "PUNCH" ou "0"

La couleur: "7" (blanc) ou "ByLayer"

Seulement LIGNE et ARC sont lues

Le point 0,0 doit être dans l'axe de la pointe et sur la face d'appui

• Préparer fichier dxf

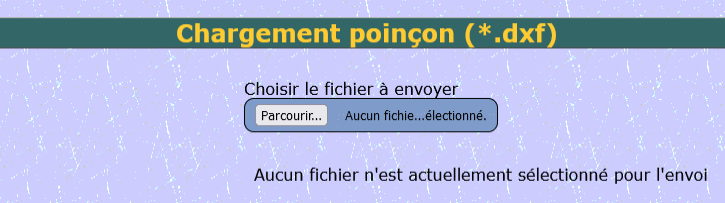

• Sélectionner fichier dxf





• Envoyer fichier dxf

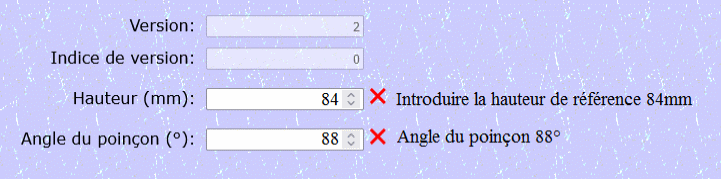

• Renseigner la hauteur et l'angle du poinçon

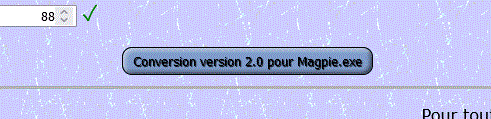

• Télecharger le fichier pun

Un outil pour Magpie.exe est mémorisé par un tableau de 25 lignes.

Ce qui limite le nombre de segment et d'arc à 24. Colorier l'outil nécessite une ligne

du tableau pour définir un point à l’intérieur du dessin.
